Mesin Pemecah Rahang
Jaw Crusher
Menghadirkan Solusi ZME yang menggabungkan kekuatan tekanan ekstrem dan durabilitas tinggi. Dirancang khusus untuk menghancurkan batuan keras dan abrasif dengan produktivitas maksimal di lokasi tambang dan kuari.
Apa Itu
Mesin Pemecah Rahang?
Mesin Pemecah Rahang (Jaw Crusher) merupakan salah satu jenis peralatan penghancur utama untuk proses penghancuran kasar hingga menengah. Mesin ini memiliki keunggulan berupa rasio penghancuran yang besar, ukuran produk yang relatif seragam, struktur sederhana, operasi yang andal, pemeliharaan yang mudah, serta biaya operasional yang ekonomis.
Meskipun telah digunakan sejak lama, mesin pemecah rahang tetap tidak tergantikan hingga saat ini dan masih menjadi pilihan utama untuk penghancuran primer (primary crushing). Sebagai peralatan yang matang secara teknologi, Jaw Crusher secara teoritis mampu menghancurkan material dengan kuat tekan hingga 350 MPa. Rentang ini mencakup sekitar 80–90% jenis batuan yang tersedia di pasaran, sehingga aplikasinya sangat luas di berbagai sektor industri.
Secara teknis, mesin ini dirancang untuk menangani berbagai jenis bijih dan material berukuran besar dengan ukuran umpan (feed size) berkisar antara 125 mm hingga 1200 mm. Rentang pengaturan bukaan keluaran (discharge opening) dapat disesuaikan antara 10 mm hingga 350 mm, memungkinkan fleksibilitas tinggi dalam menghasilkan ukuran material yang diinginkan pada tahap awal produksi.
Oleh karena itu, dalam praktiknya, Jaw Crusher biasanya ditempatkan sebagai peralatan penghancuran tahap pertama dalam lini produksi. Untuk memastikan stabilitas operasional dan memperpanjang umur pakai komponen aus, sangat direkomendasikan untuk menangani batuan dengan kuat tekan tidak lebih dari 250 MPa pada tahap penghancuran kasar guna mencapai efisiensi yang optimal.
Tips Ahli ZME: “Memilih Jaw Crusher yang tepat bukan hanya soal kapasitas, tetapi juga soal kesesuaian Jaw Plate dengan tingkat abrasivitas batuan Anda. ZME menyediakan berbagai pilihan material gigi rahang untuk memaksimalkan umur pakai di lokasi tambang yang ekstrem.”
Dua Seri
Mesin Pemecah Rahang (Jaw Crusher) ZME
ZME menawarkan dua tipe Mesin Pemecah Rahang yang dirancang untuk kebutuhan operasional berbeda: Seri PE untuk penghancuran primer standar, dan Seri C untuk aplikasi kapasitas tinggi serta tugas berat (heavy-duty). Perbedaan utama terletak pada desain struktur, geometri ruang penghancur, panjang langkah rahang (stroke), dan sistem penyesuaian CSS.

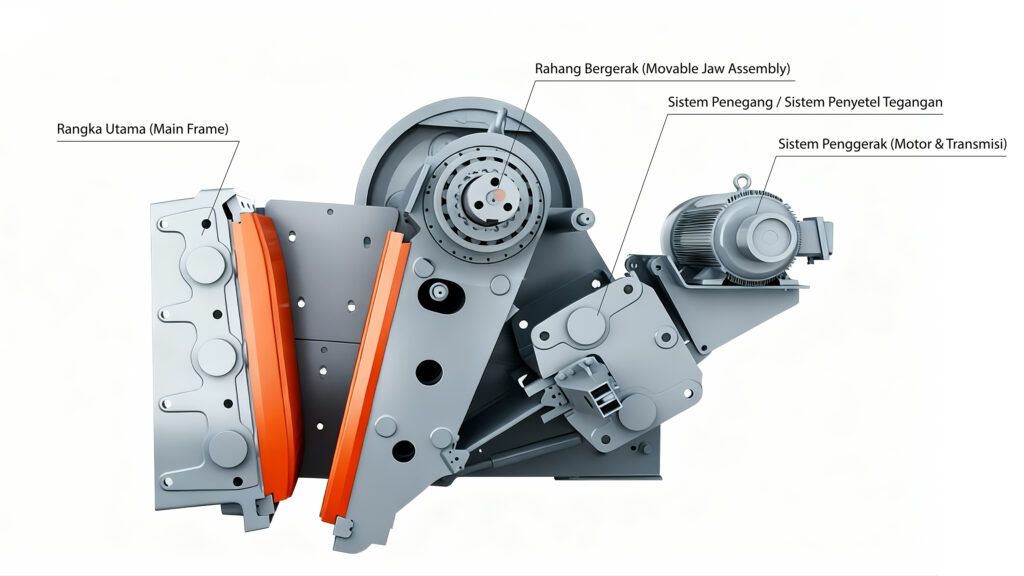

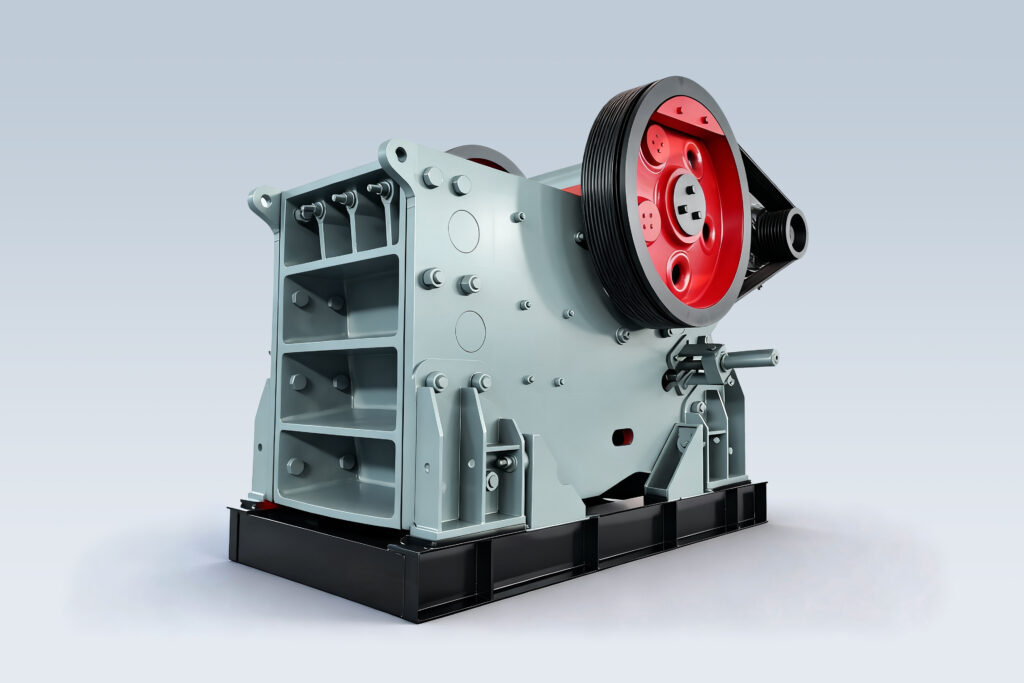

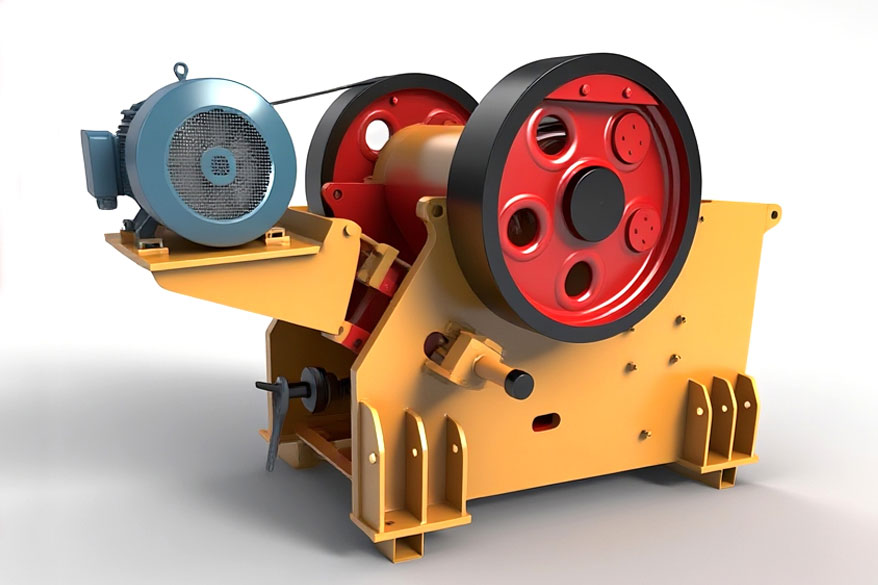

Mesin Pemecah Rahang Tipe C
Dirancang khusus untuk aplikasi tambang skala besar dan kondisi kerja yang paling menantang.
Ukuran Umpan Maksimum: 430–1200 mm.
Rentang Bukaan Keluaran (CSS): 40–300 mm.
Keunggulan Utama: Dilengkapi dengan langkah rahang yang tinggi dan ruang penghancur yang lebih dalam. Kinematika gerakan rahang yang dioptimalkan memastikan kapasitas throughput yang lebih besar, konsumsi energi yang lebih rendah per ton, serta stabilitas operasional yang luar biasa saat memproses bijih dengan tingkat kekerasan ekstrem.

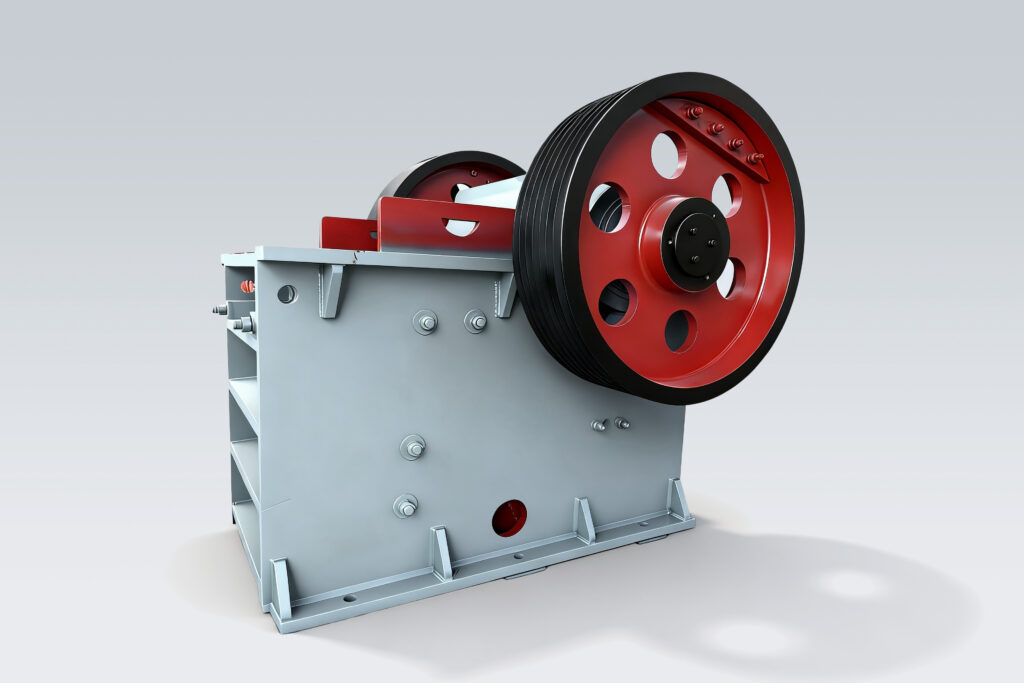

Mesin Pemecah Rahang Tipe PE
Solusi andal untuk penghancuran mineral dan batuan pada aplikasi industri umum.
Ukuran Umpan Maksimum: 125–1200 mm.
Rentang Bukaan Keluaran (CSS): 60–350 mm.
Keunggulan Utama: Ideal untuk material dengan tingkat kekerasan sedang hingga keras. Seri ini adalah pilihan paling populer untuk penghancuran primer pada lini produksi agregat, pertambangan skala menengah, dan konstruksi jalan karena strukturnya yang sederhana dan biaya perawatan yang rendah.
Bagaimana
Sesuatu Bekerja?

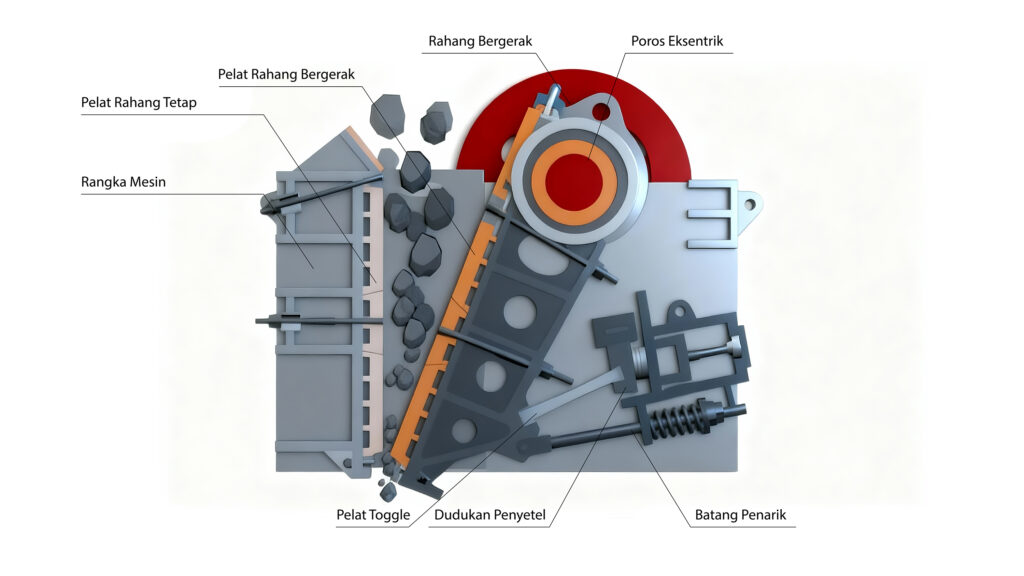

Secara struktural, Jaw Crusher ZME terdiri dari komponen utama yang meliputi pelat rahang tetap (fixed jaw plate), pelat rahang bergerak (swing jaw plate), rangka mesin yang kokoh, pelat pelindung (side liners), serta sistem penyetel dan poros eksentrik. Ruang penghancuran dibentuk secara presisi oleh pertemuan rahang bergerak dan rahang tetap, di mana material dihancurkan melalui kekuatan mekanis dari gerakan relatif kedua rahang tersebut.
Selama operasional, motor penggerak memutar puli dan poros eksentrik, yang mengakibatkan rahang bergerak pada Jaw Crusher ZME berayun secara periodik mendekati dan menjauhi rahang tetap. Material yang berada di dalam ruang penghancur akan mengalami kombinasi gaya tekan (compression), gaya belah (splitting), dan gaya lentur (bending) secara bersamaan. Ukuran batuan berkurang secara bertahap dan bergerak ke bawah mengikuti gravitasi hingga akhirnya keluar melalui bukaan pelepasan (discharge opening).
Sebagai peralatan penghancur tipe ayun dan penekanan yang canggih, Jaw Crusher ZME mengoptimalkan gerakan periodik rahang untuk memastikan proses penghancuran yang stabil dan efisien. Dengan desain struktur yang disederhanakan namun memiliki kinerja yang andal, mesin ZME mampu melakukan penghancuran dan pembuangan material secara berkelanjutan (continuous), menjadikannya solusi utama untuk penghancuran primer dalam industri pertambangan dan pengolahan batuan di seluruh dunia.
Aplikasi
Mesin Pemecah Rahang

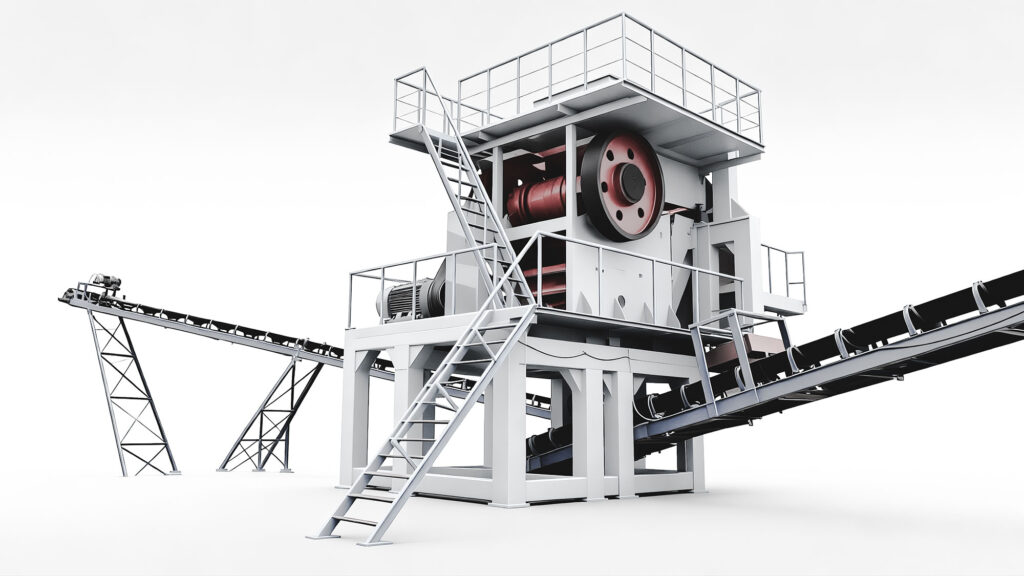

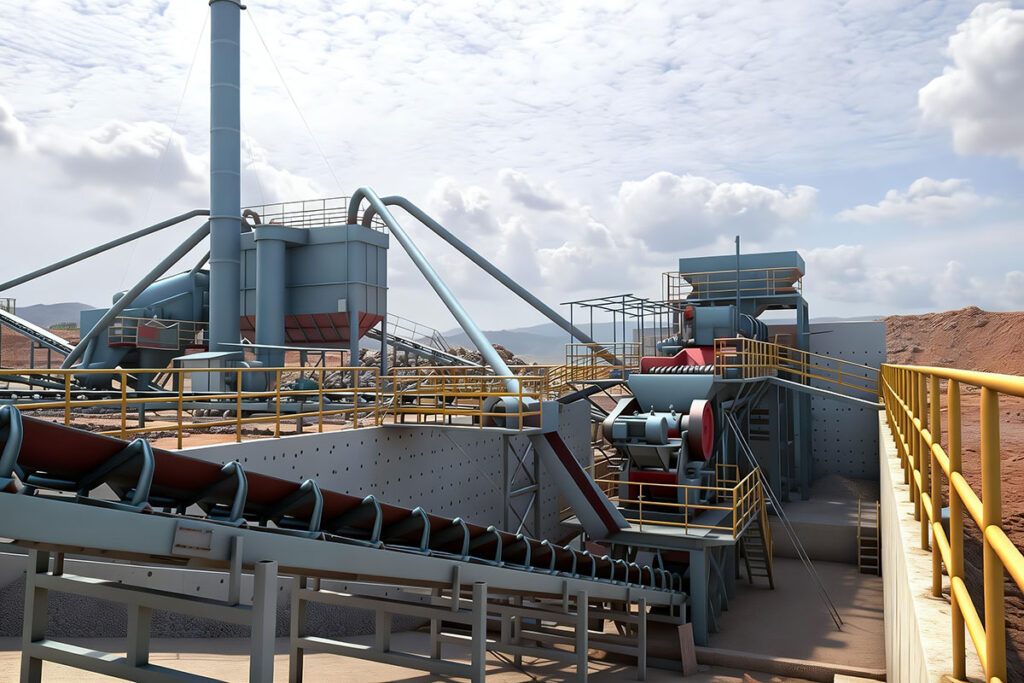

Mesin Pemecah Rahang ZME dirancang sebagai solusi paling tangguh untuk tahap Penghancuran Primer (Primary Crushing) di lokasi tambang dan quarry. Mesin ini fokus pada penyediaan kapasitas aliran material (throughput) yang masif dan stabilitas ukuran keluaran, guna menciptakan kondisi umpan ideal bagi peralatan penghancuran sekunder seperti Cone Crusher atau Impact Crusher. Dengan memproses bongkahan besar di tahap awal secara efisien, mesin ini secara langsung mengurangi beban kerja dan tingkat keausan pada unit pemroses tahap berikutnya.
Dalam operasional pertambangan yang menuntut performa kontinu, Jaw Crusher ZME menjadi pilihan utama karena kemampuannya menangani hampir semua jenis batuan dengan tingkat kekerasan tinggi. Aplikasinya sangat luas, mulai dari Lini Produksi Agregat (seperti basalt, andesit, dan batu kali) hingga Penambangan Bijih (bijih besi, tembaga, emas, dan kuarsa) serta pengolahan limbah konstruksi skala besar.
Keunggulan Aplikasi Seri PE dan Seri C ZME: Melalui lintasan gerak rahang yang dioptimalkan secara kinematik, seri ini menjamin produktivitas tinggi bahkan saat menghadapi material yang sangat abrasif. Di lokasi quarry yang memproduksi material konstruksi jalan dan gedung, pengaturan bukaan keluaran (CSS) yang presisi memastikan gradasi material yang konsisten, meminimalkan waktu henti (downtime), dan mengoptimalkan biaya operasional per ton (OPEX).
Lingkup Material Tambang & Quarry:
Batuan Keras & Abrasif: Basalt, Andesit, Granit, Kuarsa, dan Batu Sungai.
Bijih Logam: Bijih Besi, Bijih Tembaga, Nikel, dan Emas.
Mineral Industri: Batu Kapur (Limestone), Gipsum, Serpih (Shale), dan Batu Bara.
Material Konstruksi: Agregat pasir-kerikil dan batu biru (bluestone).

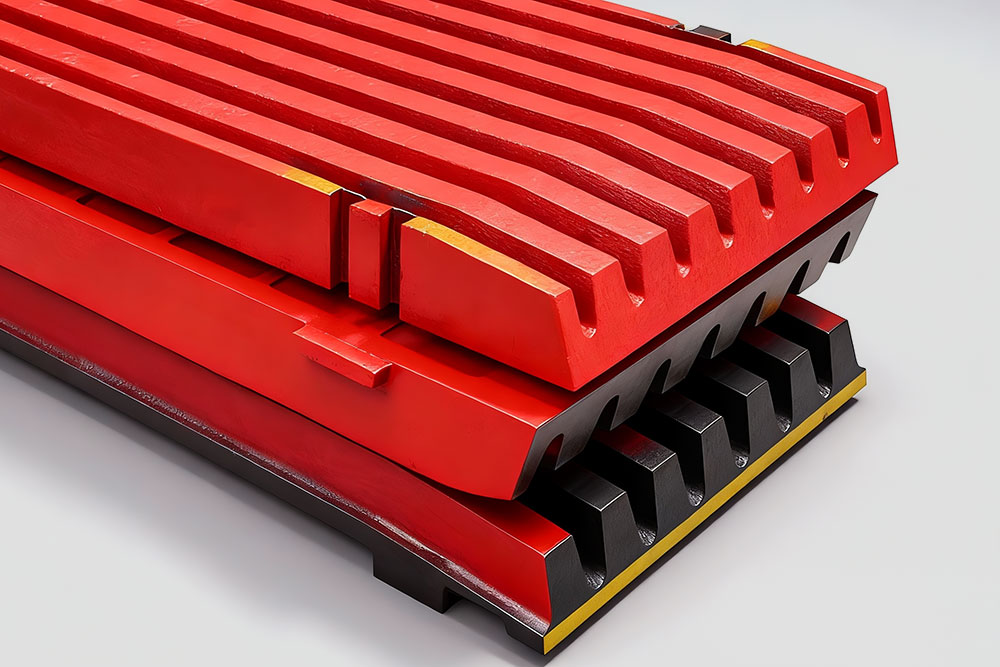

Catatan Teknis ZME: Untuk material dengan abrasivitas tinggi di lokasi tambang, desain pelat rahang (jaw plate) ZME menggunakan material baja mangan tinggi yang diperkuat, memastikan umur pakai komponen tetap panjang meskipun dioperasikan dalam kondisi beban penuh secara terus-menerus.
Top 3 Important Factors for
ZME Mesin Pemecah Rahang
ZME Mesin Pemecah Rahang (Jaw Crusher) mengadopsi desain ruang penghancuran tipe deep cavity yang dioptimalkan, secara signifikan meningkatkan efisiensi penghancuran pada tahap primer. Dengan kecepatan rahang bergerak yang disesuaikan serta desain pelat rahang (jaw plate) melengkung yang inovatif, mesin ini mampu menghasilkan kapasitas produksi masif, proses penghancuran yang lebih efektif, dan kinerja stabil untuk aplikasi penghancuran batuan keras di lokasi tambang.
Kapasitas Tinggi dan Efisiensi Energi
Mesin Pemecah Rahang ini mengadopsi desain ruang penghancuran tipe “V” yang dalam dan tajam, sehingga mengeliminasi “area mati” (dead zone) dan memastikan aliran material yang lancar tanpa penyumbatan. Struktur ini secara signifikan memperluas area penghancuran efektif, memungkinkan kapasitas produksi tinggi dengan gradasi produk yang lebih seragam.
- Optimalisasi Umpan: Desain bukaan umpan yang lebar serta pelat samping bergigi (toothed side plates) tipe baru memperluas area kerja pelat rahang, meningkatkan produktivitas saat menangani bongkahan batuan masif.
- Kapasitas Maksimal: Ukuran umpan maksimum hingga 1200 mm, menjadikannya solusi ideal untuk aplikasi penghancuran primer skala besar di kuari andesit maupun tambang bijih logam.
- Efisiensi Biaya: Ruang penghancuran berbentuk V memaksimalkan pemanfaatan energi kinetik, menghasilkan output tinggi dengan konsumsi energi per ton yang jauh lebih efisien.
Manufaktur Canggih dan Daya Tahan Tinggi
Diproduksi dengan standar manufaktur modern menggunakan baja cor berkualitas tinggi dan material tahan aus (wear-resistant), Jaw Crusher ZME memiliki struktur rangka yang kokoh untuk umur pakai jangka panjang. Komponen kritis dirancang untuk operasi berat (heavy-duty), sehingga mengurangi frekuensi penggantian suku cadang dan menekan biaya perawatan keseluruhan.
- Ketahanan Ekstrem: Penggunaan material unggul dan teknologi perlakuan panas (heat treatment) yang matang meningkatkan ketahanan struktural terhadap beban kejut, secara langsung menurunkan biaya operasional sepanjang siklus penggunaan alat.
- Presisi Tinggi: Komponen yang diproses secara presisi melalui mesin CNC canggih memastikan stabilitas mekanis, bahkan dalam kondisi beban kerja ekstrem dan operasi berkelanjutan 24/7.
Operasi Stabil dan Kinerja Andal

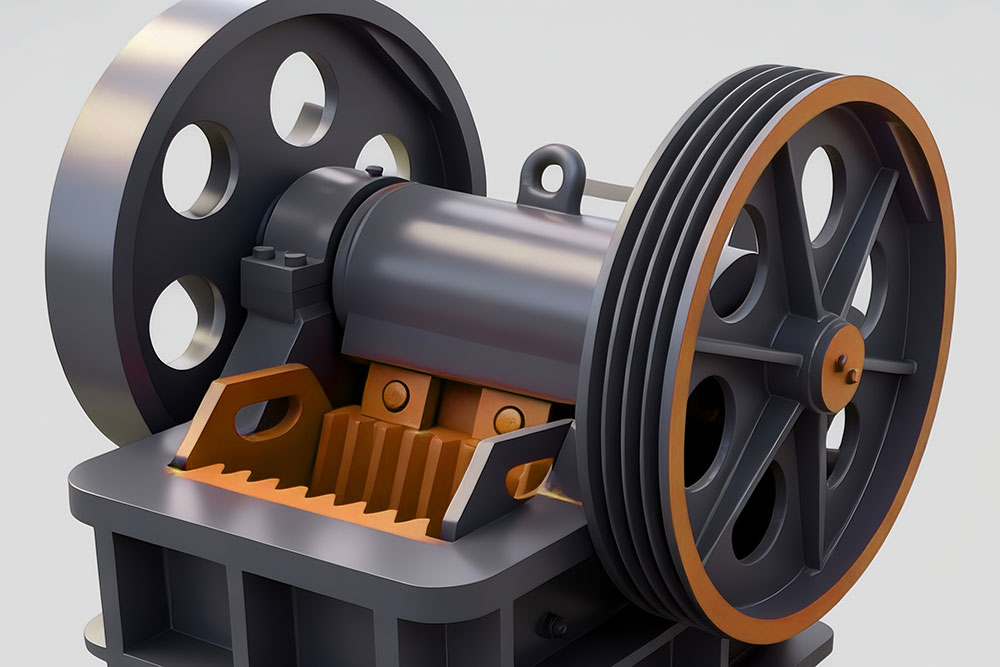

Mesin Pemecah Rahang ini dilengkapi dengan sistem roda gila (Flywheel) yang dirancang secara presisi dan diseimbangkan secara dinamis, memastikan putaran yang halus, getaran rendah, dan operasi yang stabil. Desain internal yang rasional memudahkan akses pemeliharaan, sehingga waktu henti (downtime) dapat diminimalkan.
- Keandalan Operasional: Desain struktural yang dioptimalkan meningkatkan keandalan mekanis di lapangan, mengurangi intervensi manual, serta menjamin kelancaran seluruh lini produksi agregat dan mineral.
- Kontinuitas Produksi: Kinerja penghancuran yang stabil menghasilkan ukuran keluaran (output size) yang konsisten, menciptakan kondisi umpan ideal bagi peralatan penghancuran sekunder seperti Cone Crusher atau Impact Crusher.
Keunggulan
ZME Mesin Pemecah Rahang
Jaw Crusher ZME menggabungkan kekuatan struktural ekstrem dengan inovasi teknologi untuk memastikan produktivitas maksimal di lingkungan tambang yang paling menantang.
- Fleksibilitas Struktur & Kemudahan Logistik:
Desain Rangka Modular: Untuk ukuran besar, ZME menggunakan rangka rakitan modular (tanpa las) yang memudahkan transportasi dan instalasi di lokasi dengan ruang terbatas, seperti tambang bawah tanah atau area dataran tinggi.
Ketahanan Benturan Tinggi: Rangka las untuk ukuran kecil-menengah diproses dengan metode pengelasan tegangan rendah dan radius transisi besar, meningkatkan keandalan jangka panjang terhadap beban kejut batuan keras. - Geometri Ruang Penghancur Tipe “V” yang Dalam:
Tanpa “Dead Zone”: Desain simetris tipe “V” dengan kedalaman maksimal memastikan aliran material lancar tanpa penyumbatan, meningkatkan rasio reduksi secara signifikan.
Efisiensi Kapasitas: Kombinasi stroke besar dan sudut toggle plate yang optimal mampu meningkatkan kapasitas produksi hingga 15–20%, dengan konsumsi energi per ton yang lebih rendah. - Komponen Berat & Daya Tahan Ekstrem:
Unit Rahang Bergerak Heavy-Duty: Menggunakan poros eksentrik tempa berat dan bantalan rol (roller bearing) berkualitas tinggi yang dioptimalkan melalui Analisis FEM, memperpanjang umur pakai komponen hingga 15–20%.
Sistem Segel Labirin: Pelumasan terpusat (otomatis/manual) dilengkapi segel labirin untuk mencegah kontaminasi debu tambang, menjaga suhu bantalan tetap stabil dan area kerja tetap bersih. - Operasional Cerdas & Perawatan Cepat:
Sistem Double Wedge: Pengaturan bukaan pelepasan (CSS) menggunakan metode double wedge (mekanis/hidrolik) yang jauh lebih cepat dan aman dibandingkan sistem shim tradisional, meminimalkan downtime.
Inersia Flywheel Besar: Desain roda gila dengan inersia tinggi menjamin putaran stabil dan gigitan kuat pada material, bahkan untuk batuan yang basah atau licin, sehingga mengurangi keausan pada jaw plate. - Komitmen Ramah Lingkungan & Berkelanjutan:
Operasi Rendah Kebisingan: Struktur mesin yang tertutup rapat mendukung sistem peredam debu modern, memenuhi standar lingkungan pertambangan internasional dan meningkatkan efisiensi ekonomi sepanjang siklus proyek.
FAQ
Apa saja keterbatasan Mesin Pemecah Rahang dalam proses penghancuran?
Meskipun tangguh, Mesin Pemecah Rahang memiliki keterbatasan dalam hal kontrol bentuk butiran (grain shape). Karena prinsip kerjanya yang mengandalkan tekanan searah, mesin ini cenderung menghasilkan material dengan indeks pipih dan lonjong (flakiness and elongation) yang lebih tinggi dibandingkan dengan penghancur tipe impact.
Dalam proses pengolahan mineral, Jaw Crusher murni berfungsi sebagai pemecah ukuran primer dan tidak dirancang untuk liberasi mineral yang presisi. Penggunaan rahang yang aus atau pengaturan celah yang tidak tepat justru dapat menyebabkan ketidakkonsistenan pada ukuran output, yang dapat membebani tahap penghancuran sekunder.
Selain itu, ketika menangani batuan dengan kuat tekan yang sangat tinggi (di atas 250-300 MPa) dan tingkat abrasivitas ekstrem, biaya operasional dapat meningkat signifikan. Hal ini bukan hanya karena konsumsi energi, tetapi lebih disebabkan oleh keausan cepat pada pelat rahang (jaw plate). Dalam kondisi batuan sekeras ini, efisiensi ekonomi mesin dapat menurun jika tidak didukung oleh pemilihan material pelat rahang yang tepat, sehingga memerlukan perawatan yang lebih sering dan biaya penggantian suku cadang yang lebih tinggi bagi pelanggan.
Bagaimana konfigurasi jalur produksi Mesin Pemecah Rahang yang umum?
1. Konfigurasi High-End (Solusi Premium) Dirancang untuk operasional tambang skala menengah hingga besar yang menuntut kualitas produk akhir unggul dan efisiensi tinggi.
- Peralatan Utama: Vibrating Feeder + Jaw Crusher + Cone Crusher (atau Impact Crusher) + Vibrating Screen + Belt Conveyor.
- Panduan Pemilihan:
- Impact Crusher: Digunakan untuk pengolahan batu lunak hingga sedang (misal: batu kapur, batu bara, gipsum) guna mendapatkan bentuk butiran yang sangat baik.
- Cone Crusher: Digunakan khusus untuk batuan keras dan abrasif (misal: granit, basal, bijih besi, kerikil sungai) guna meminimalkan biaya penggantian suku cadang.
2. Konfigurasi Ekonomis (Solusi Efisien) Dirancang untuk proyek dengan anggaran terbatas atau kebutuhan produk yang tidak memerlukan spesifikasi bentuk butiran khusus (shaping).
- Kapasitas Rancangan: 200 ton/jam.
- Ukuran Umpan: ≤ 600 mm.
- Ukuran Produk Akhir: 0–5 mm, 5–10 mm, 10–20 mm, 20–30 mm (Dapat disesuaikan).
- Peralatan Utama: Vibrating Feeder + Jaw Crusher Sekunder (Tipe Kasar) + Jaw Crusher Tersier (Tipe PEX/Halus) + Vibrating Screen + Belt Conveyor.
Bang, kalau mau buat proyek tambang, mending pilih Jaw Crusher Seri PE yang klasik atau Seri C yang modern nih?
Mesin Pemecah Rahang Tipe C dirancang untuk kapasitas besar dan material keras hingga sangat abrasif. Menggunakan teknologi penghancuran modern dengan struktur modular tanpa pengelasan, memberikan ketahanan tinggi terhadap kelelahan, keandalan maksimum, dan fleksibilitas pemasangan. Rongga penghancur simetris “V” meningkatkan kapasitas hingga 1,3 kali, pelat rahang dilengkapi pelindung bergerigi untuk memperpanjang umur pakai, dan motor dipasang di atas rangka untuk memudahkan operasi dan perawatan.
Sementara itu, Tipe PE lebih sederhana, cocok untuk penghancuran primer material berukuran sedang hingga keras. Rongga penghancur lebih dalam tanpa dead zone, menghasilkan kapasitas masuk dan produk akhir yang seragam. Struktur sederhana membuatnya mudah dirawat, biaya operasional rendah, dan banyak digunakan di industri pertambangan, konstruksi, serta material bangunan.
Bagaimana spesifikasi teknis utama Mesin Pemecah Rahang Tipe PE dan Tipe C?
Wah, pertanyaan bagus! Ini ibarat milih mobil: Mau “mobil kerja” yang tangguh dan murah perawatannya, atau “truk monster” yang sanggup melibas apa saja? Yuk, kita bedah tipis-tipis!
1. Seri C: “Si Monster Kapasitas Besar” Kalau target Anda adalah produksi raksasa dan batuannya kerasnya minta ampun, Seri C adalah jagoannya. Dia dirancang buat kerja rodi 24 jam dengan stabilitas jempolan.
- Mulutnya Lebar Banget: Bisa nampung batu sampai lebar 2000 mm dan dalam 1500 mm.
- Nafsu Makan Besar: Ukuran umpan (feed size) maksimalnya 430–1200 mm. Sekali telan, batunya langsung diproses tanpa drama!
- Pengaturan Fleksibel: Bukaan keluaran bisa diatur dari 40–300 mm.
- Kelebihan: Sangat stabil dan lebih irit energi dibanding tenaganya yang besar. Cocok buat bos yang gak mau pusing sama urusan macet di jalur produksi.

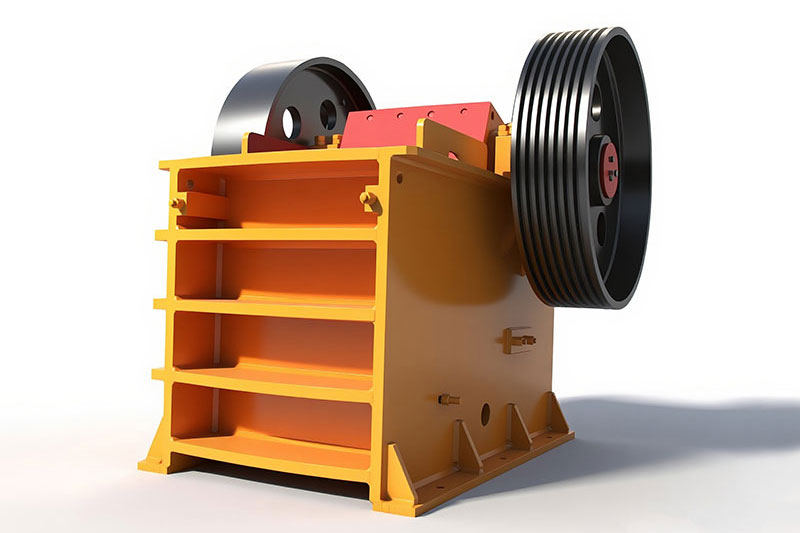

2. Seri PE: “Si Klasik yang Gak Ada Matinya” Ini adalah legenda di dunia kuari (quarry). Simpel, jujur, dan gak rewel. Cocok buat penghancuran primer umum yang anggarannya lebih ekonomis.
- Proporsi Mulut: Lebar maksimal 1500 mm tapi dalamnya bisa sampai 1800 mm—dalam banget, kan?
- Umpan Bervariasi: Bisa terima batu ukuran 125 mm sampai yang jumbo 1200 mm.
- Setelan Santai: Rentang bukaan keluarannya lebih lebar, yaitu 60–350 mm.
- Kelebihan: Strukturnya sederhana banget, jadi kalau ada apa-apa, ngerawatnya gampang dan biayanya gak bikin kantong bolong. Hasil pecahannya juga rapi dan seragam.
Kesimpulannya? Kalau Anda main di skala besar dan batuannya sekeras “hati mantan”, langsung sikat Seri C. Tapi kalau buat proyek agregat standar dan pengen operasional yang low-profile tapi pasti, Seri PE tetap jadi juaranya!

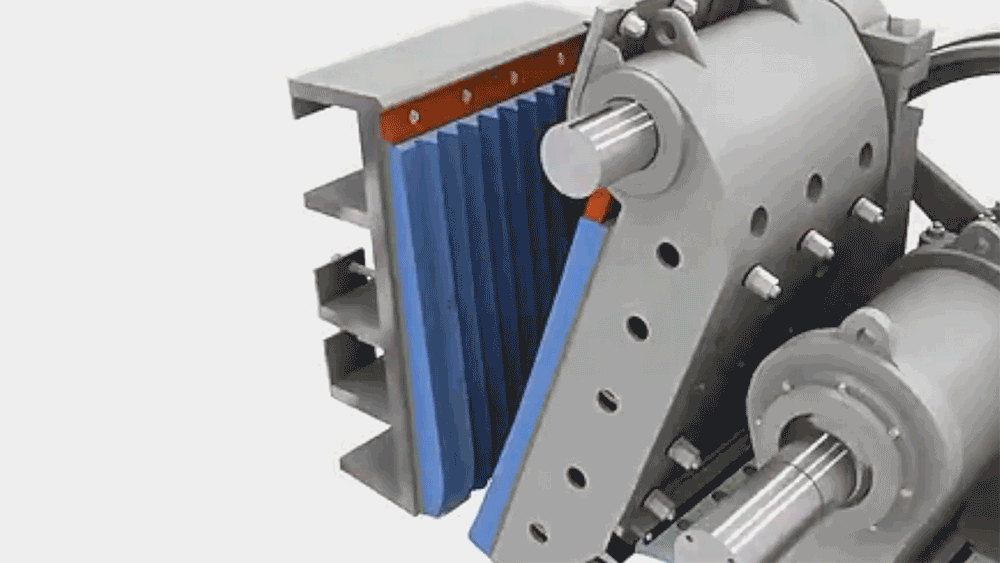

Gimana Sih Cara Jaw Crusher “Ngunyah” Batu? (Cuma 4 Langkah Kok!)
Banyak yang ngira cara kerja Jaw Crusher itu rumit, padahal simpel banget! Intinya cuma soal transfer tenaga dari mesin buat ngancurin batu. Bayangin aja kayak rahang raksasa yang lagi makan. Ini dia alurnya:
- Siap-siap Narik Tenaga Pertama, motor listrik mulai berputar dan narik pulley lewat sabuk (belt). Di sini tenaga mulai dikumpulin buat gerakin komponen berat di dalamnya.
- Goyangan Poros Eksentrik Nah, pulley ini muter poros eksentrik. Gara-gara poros ini “nggak lurus” (eksentrik), dia bakal dorong batang penghubung dan rahang bergerak buat mulai goyang. Gerakannya itu kombinasi: maju-mundur dapet, atas-bawah juga dapet!

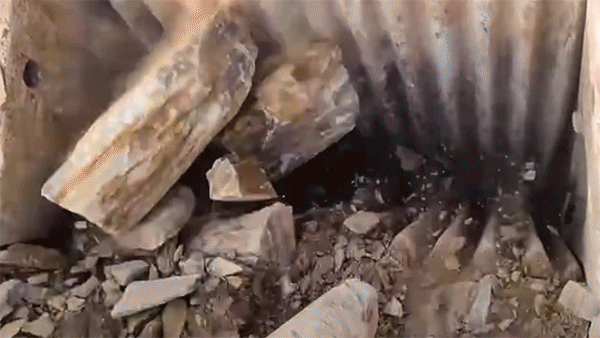

- Waktunya “Ngunyah” Batu Pas rahang bergerak maju mendekati rahang tetap, di situlah keajaiban terjadi. Batu-batu raksasa yang kejebak di tengah bakal langsung “dikeroyok” sama gaya tekan, belah, dan lentur sampai pecah berantakan.
- Lepas dan Alirkan! Terakhir, pas rahang bergerak mundur menjauh, batu yang sudah hancur tadi bakal meluncur ke bawah karena gravitasi dan keluar lewat bukaan di bawah (discharge opening). Karena gerakannya muter terus tanpa henti, proses “ngunyah” ini jadi sangat efisien dan kontinu.
Intinya: Selama mesin nyala, gerakan maju-mundur dan atas-bawah ini terjadi barengan. Jadi, Jaw Crusher ZME Anda nggak bakal berhenti makan sebelum batunya habis!
Pilih “Si Penjepit” atau “Si Pemukul”? Ini Bedanya Jaw Crusher vs Hammer Crusher!
Sering bingung milih antara Jaw Crusher atau Hammer Crusher? Gampangannya gini: yang satu main halus tapi bertenaga, yang satu lagi main hajar tapi banyak debunya. Yuk, kita bandingkan:
1. Jaw Crusher: “Si Penjepit yang Sabar” Dia bekerja seperti rahang raksasa yang menjepit dan menekan batu pelan-pelan sampai pecah.
- Jagonya Batu Keras: Mau granit, basalt, atau bijih besi yang super keras? Dia nggak gentar.
- Minim Debu: Karena prinsipnya cuma “menjepit”, hasilnya lebih banyak bongkahan dan sedikit banget debunya.
- Awet & Irit: Komponen rahangnya (jaw plate) tahan lama banget. Perawatannya simpel, dan setel bukaan keluarannya juga gampang.
- Cocok buat: Pemilik tambang yang butuh mesin awet untuk menghancurkan batu-batu “bandel”.
2. Hammer Crusher: “Si Pemukul Kecepatan Tinggi” Mesin ini ibarat ribuan palu besi yang memukul batu dengan kecepatan tinggi sampai hancur seketika.
- Spesialis Batu Lunak: Dia paling happy kalau dikasih batu kapur (limestone) atau batu bara. Tapi kalau dikasih batu keras, palunya bakal cepat “menyerah”.
- Banyak Debu & Serbuk: Karena sistemnya dipukul keras-keras, otomatis hasilnya jadi lebih banyak bubuk dan debunya.
- Manja (Perawatan Ekstra): Komponen palunya (hammer) lebih cepat aus dan perlu sering diganti. Biaya perawatannya pun cenderung lebih tinggi.
- Cocok buat: Pabrik semen atau pengolahan batu bara yang memang butuh hasil pecahan yang halus dalam waktu singkat.
Kesimpulannya? Kalau Anda mau main di tambang batu keras dan pengen mesin yang nggak rewel, Jaw Crusher ZME adalah pilihan paling bijak. Tapi kalau material Anda lunak dan butuh hasil yang langsung kecil, baru lirik Hammer Crusher.
