Solusi Penyaringan Agregat Batu Pecah untuk Industri Pertambangan

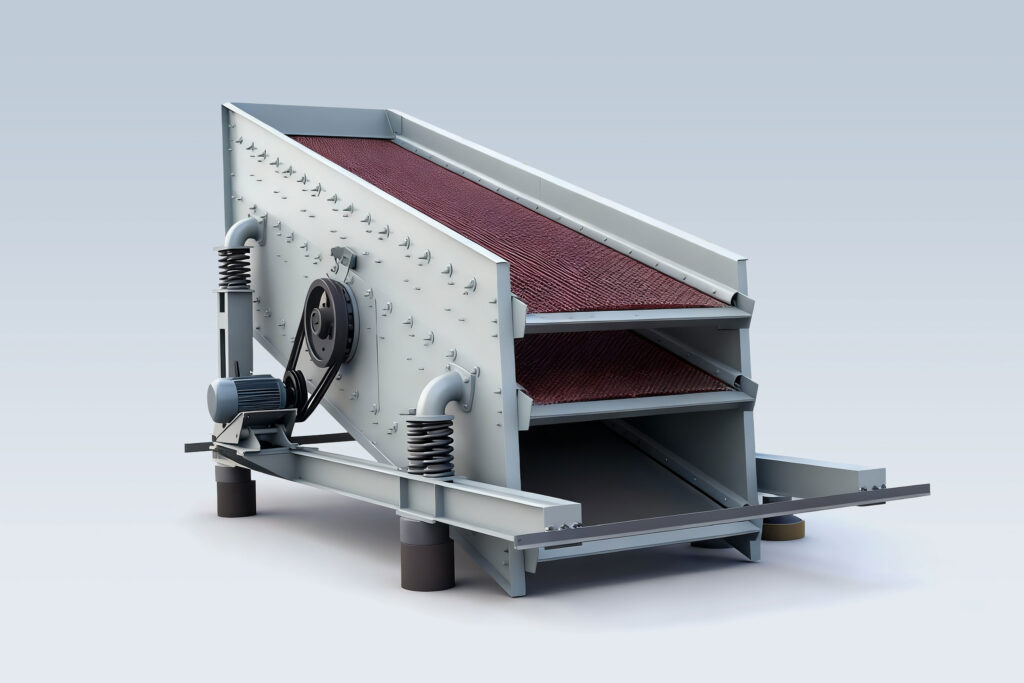

Mesin Vibrating Screen Tambang
ZME Incline Vibrating Screen Heavy Duty (YK/YA): Solusi pengolahan bijih & stone crusher untuk penyaringan serta penggolongan. Kapasitas 2000 m³/h, handal & presisi.
Apa Itu
Proses Pengayakan Bergetar?
Proses pengayakan bergetar adalah metode mekanis yang menggunakan media penyaring pada vibrating screen untuk mengklasifikasikan material berdasarkan ukuran butirannya melalui gaya vibrasi.
Proses pengayakan umumnya digunakan untuk klasifikasi material dengan ukuran partikel antara 1–300 mm, serta mampu menangani material halus hingga ukuran 0,05 mm atau bahkan lebih kecil.
Berdasarkan fungsinya dalam operasional, proses pengayakan dibagi menjadi:
Pengayakan Persiapan (Scalping/Pre-Screening): Dilakukan sebagai tahap awal sebelum proses berikutnya. Misalnya pada pabrik pengolahan mineral, batuan disaring menjadi beberapa kelas ukuran untuk memastikan proses penghancuran (crushing) atau pemisahan berikutnya berjalan secara efektif dan efisien.
Pengayakan Akhir (Final Screening): Di mana hasil pengayakan langsung menjadi produk jadi. Contohnya pada pabrik pencucian batu bara atau quarry, di mana material dipisahkan ke dalam berbagai fraksi ukuran untuk langsung dipasarkan atau digunakan.
Apa Itu
Vibrating Screen Tambang?

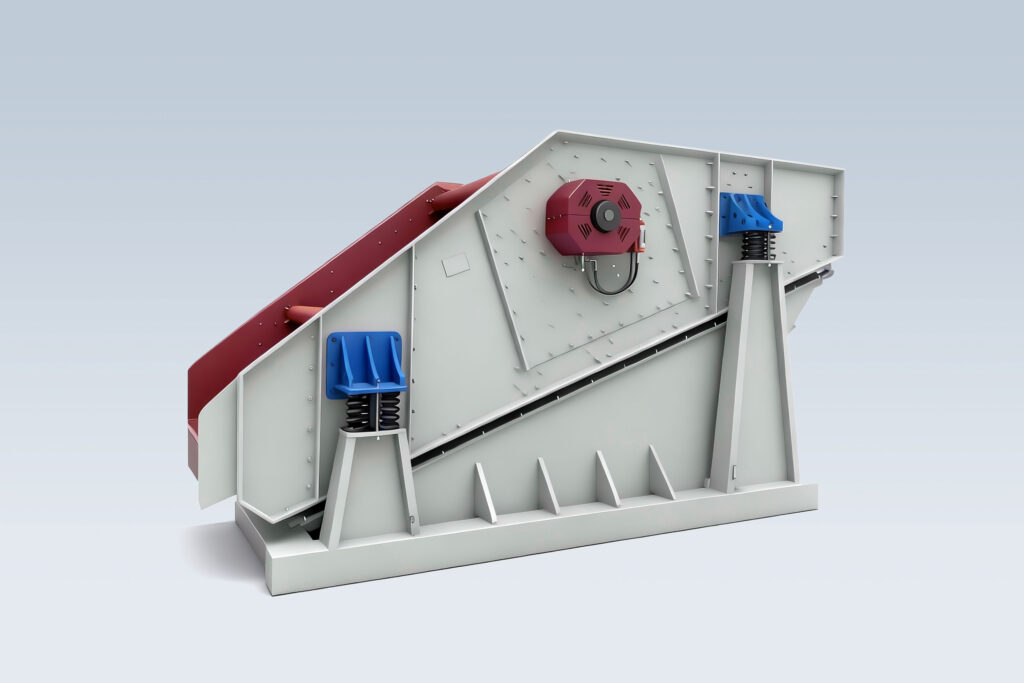

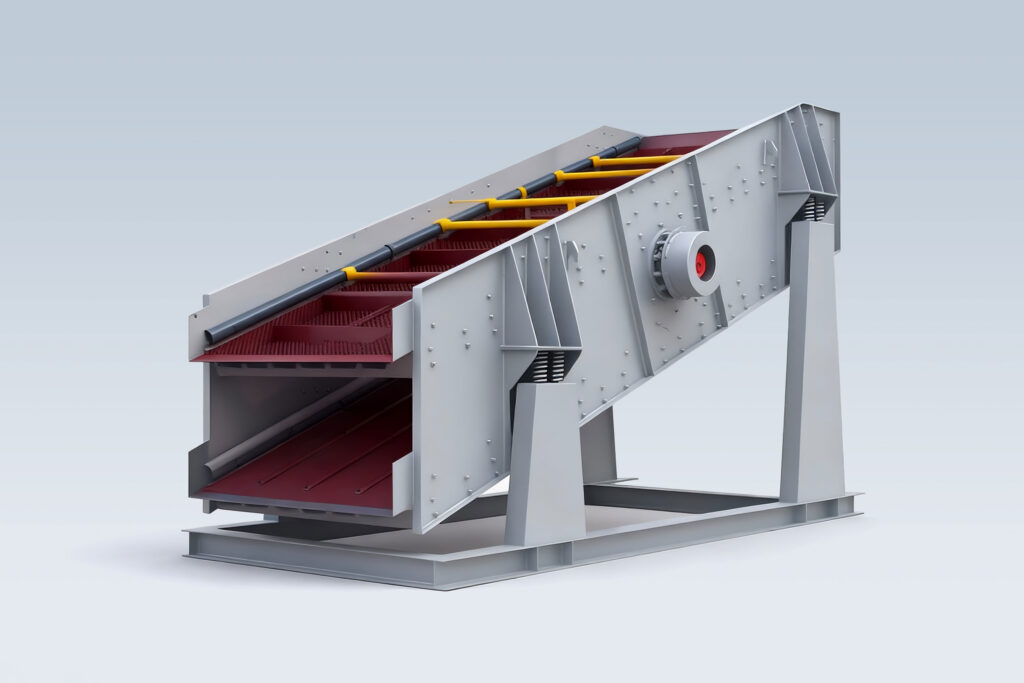

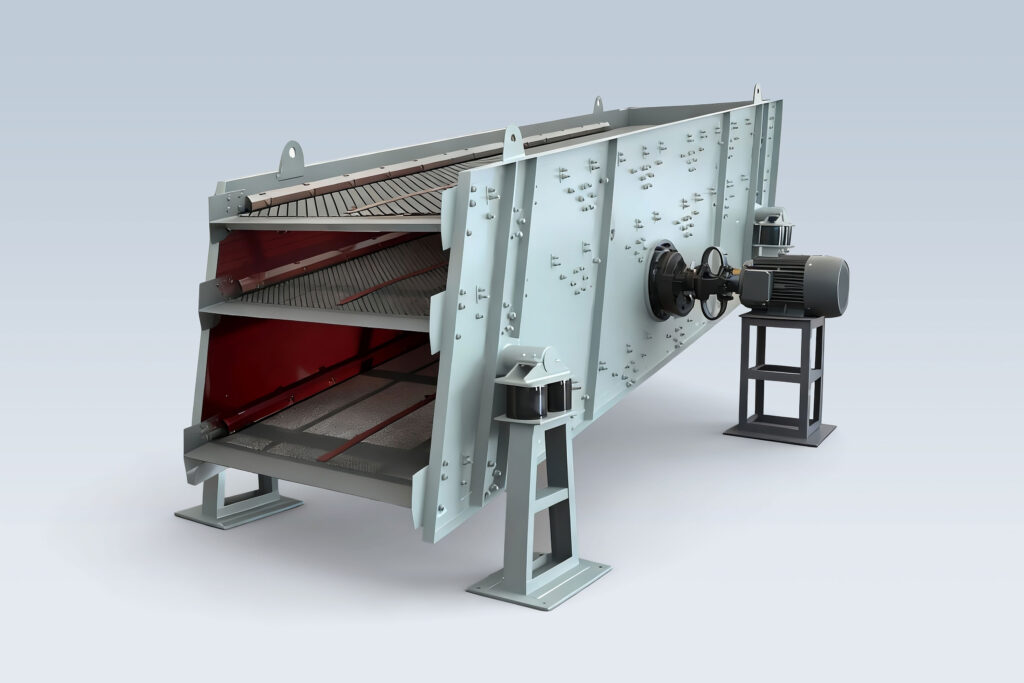

Vibrating Screen Heavy Duty dari ZME merupakan peralatan penyaringan berskala besar yang dirancang khusus untuk kebutuhan Pengolahan Bijih Ayakan (mineral processing) dan sebagai Mesin Screen Stone Crusher pada lini produksi agregat. Sebagai jenis Incline Vibrating Screen, alat ini memanfaatkan getaran mekanis periodik dari vibrator yang menyebabkan media saringan bergerak secara relatif. Di bawah pengaruh gabungan gaya gravitasi, inersia, dan gesek, material campuran—baik berupa padatan, cairan, maupun serbuk—dapat dipisahkan secara presisi dan diklasifikasikan berdasarkan ukuran partikelnya.

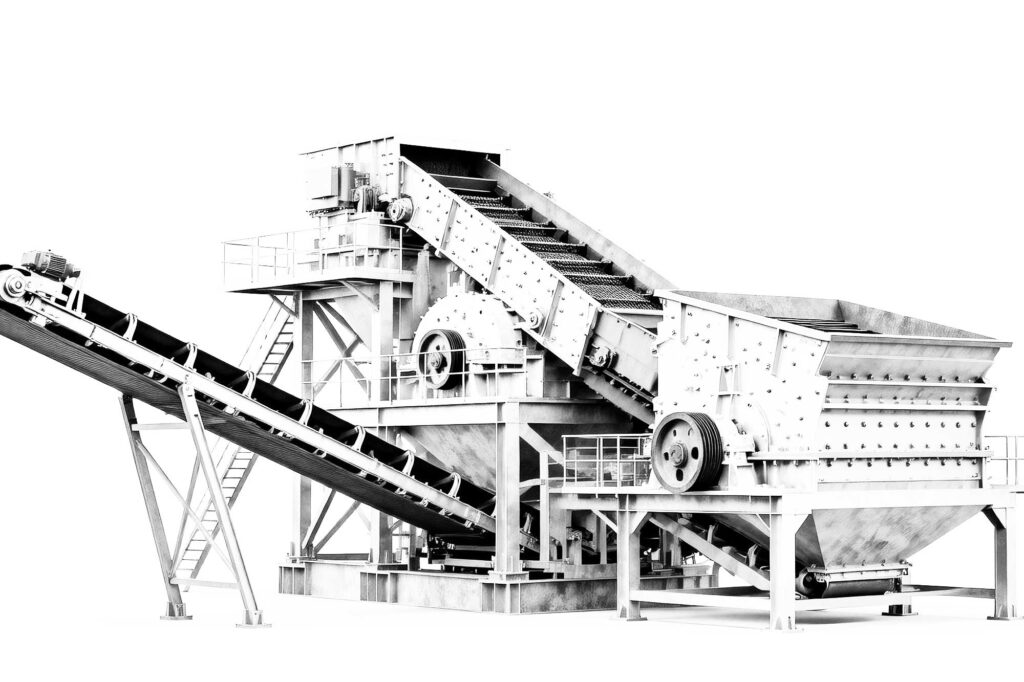

Mesin Vibrating Screen Tambang dengan proses penyaringan multi-tahap digunakan secara luas pada lini produksi agregat batu pecah di sektor pertambangan maupun quarry. Peralatan ini mampu menangani material berukuran 5–300 mm dengan stabilitas tinggi, serta memisahkan material menjadi berbagai fraksi produk jadi melalui satu atau beberapa tahap penyaringan.
Catatan: Pada tahap penghancuran primer atau sekunder, material dari Jaw Crusher atau Cone Crusher dialirkan ke Vibrating Screen Tambang untuk diklasifikasikan. Sebagai mesin saringan efisien dengan lintasan gerak melingkar dan konfigurasi 1–4 lapis, alat ini dirancang khusus untuk penyaringan berat, menengah, hingga halus. Material hasil penyaringan kemudian diteruskan melalui ban berjalan (conveyor) menuju Mesin Penghancur Batu berikutnya atau mesin pembuat pasir (sand maker, VSI), sementara material berukuran besar (oversize) akan dikembalikan ke crusher untuk penghancuran ulang dalam sistem sirkuit tertutup (closed circuit).

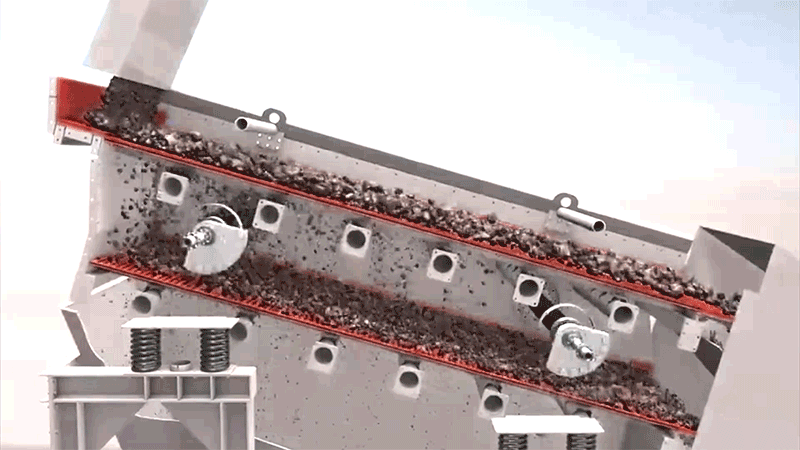

Cara Kerja Sesuatu
Mesin Screen Stone Crusher merupakan komponen vital dalam operasional tambang dan kuari, terutama jenis Incline Vibrating Screen yang dirancang untuk performa tinggi. Dengan spesifikasi Vibrating Screen Heavy Duty, mesin ini menggunakan gaya getar dari pemacu getar (exciter) sehingga badan saringan bergerak secara periodik dalam pola melingkar atau linier. Dalam proses pengolahan bijih ayakan, material seperti batu, kerikil, dan pasir bergerak di atas permukaan saringan; partikel halus melewati lubang saringan (mesh), sedangkan partikel kasar bergerak menuju ujung pembuangan. Hal ini memastikan pemisahan dan klasifikasi material berdasarkan ukuran secara akurat dan efisien.
Mesin Incline Vibrating Screen / Circular Vibrating Screen: Mesin ini menghasilkan gerakan melingkar (circular motion) pada badan saringan, yang menyebabkan material seperti batu pecah, kerikil, dan pasir bergerak berputar dan terlempar secara konstan. Pola gerakan ini sangat efektif untuk mencegah penyumbatan pada lubang saringan, sehingga sangat ideal untuk proses penyortiran material berdasarkan ukuran di area tambang dan quarry.
Mesin Horizontal Vibrating Screen (Linear Vibrating Screen): Menggunakan pemacu ganda (double vibrator) atau blok eksentrik untuk menghasilkan gerakan linier lurus. Material bergerak maju secara linier sambil terangkat dari permukaan saringan. Efisiensi penyaringan dikontrol sepenuhnya melalui pengaturan sudut amplitudo dan frekuensi getaran. Mesin tipe ini sangat ideal untuk pemrosesan agregat, pasir, dan material konstruksi lainnya yang memerlukan akurasi pemisahan tinggi.
Mesin Saringan Getar Bulat (Circular Vibrating Screen): Material bergerak mengikuti lintasan spiral atau melingkar, yang dihasilkan dari kombinasi gaya gravitasi, inersia, dan gaya sentrifugal. Pola gerakan ini memastikan material terus berputar di atas permukaan saringan, sehingga sangat efektif untuk pemisahan material kasar secara cepat.
Mesin Saringan Getar Lurus (Linear Vibrating Screen): Material bergerak secara linier atau hampir lurus di sepanjang dek saringan dan tersebar secara merata ke seluruh lebar permukaan saringan. Desain ini sangat cocok untuk material yang membutuhkan waktu tinggal (retention time) lebih lama agar proses pemisahan lebih akurat.
Dua Model Utama
Incline Vibrating Screen ZME
ZME menghadirkan solusi unggulan untuk pengolahan bijih dan produksi agregat melalui dua seri vibrating screen utamanya. Seri YA dan YK dirancang dengan spesifikasi heavy duty yang tangguh, menjadikannya pasangan ideal bagi unit stone crusher dalam menangani beban kerja ekstrem. Dengan mengadopsi desain incline, mesin ini memastikan aliran material yang cepat dan akurasi penyaringan yang tinggi, memberikan efisiensi maksimal bagi setiap operasional penambangan.

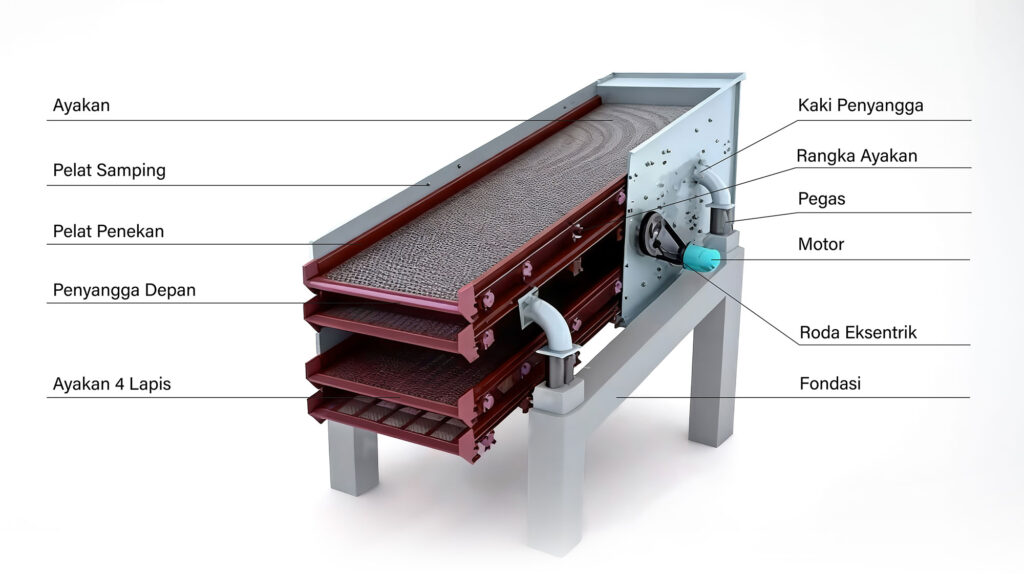

Incline Vibrating Screen Seri YA
Mesin Saringan Getar Bulat Seri YA / YAS memiliki rentang kapasitas pengolahan 20–1200 t/h, tersedia dalam konfigurasi 2 hingga 3 lapis saringan, dengan dimensi permukaan saringan mulai dari 1200 × 3600 mm hingga 3300 × 9000 mm. Menggunakan daya motor hingga 45 × 2 kW dengan sudut kemiringan standar 20°, seri ini dirancang efisien untuk penyaringan material pada operasional stone crusher dan tambang batu. Klik di sini untuk mengunduh spesifikasi produk.
Klik di sini untuk mengunduh spesifikasi produk

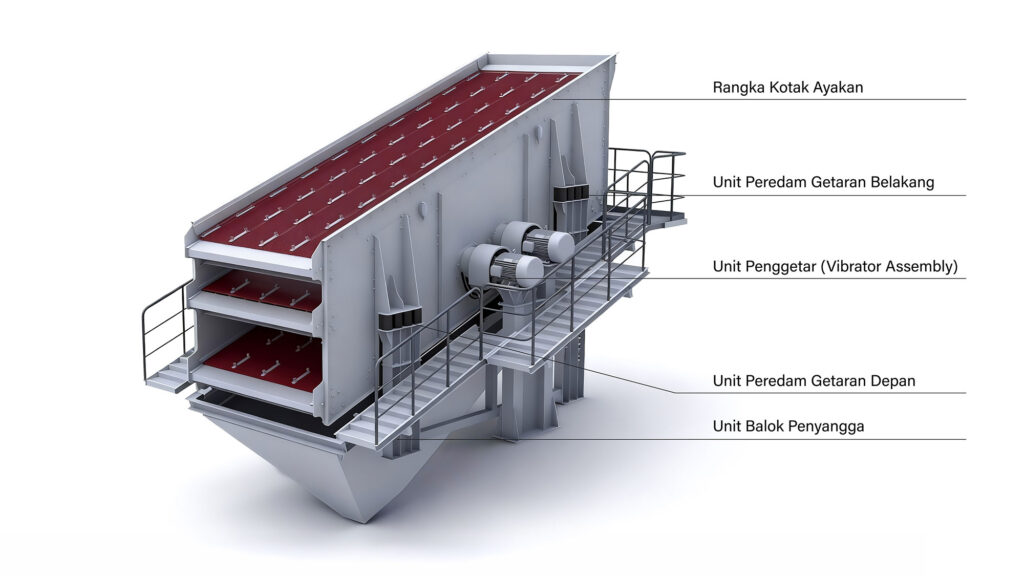

Incline Vibrating Screen Seri YK
Mesin Saringan Getar Bulat Seri YK / YKS memiliki rentang kapasitas pengolahan 35–2000 m³/h, tersedia dalam konfigurasi 1 hingga 4 lapis saringan, dengan rentang ukuran lubang saringan (mesh) 5–150 mm. Dilengkapi motor bertenaga hingga 55 × 2 kW dan sudut kemiringan standar 20°, mesin ini mampu menangani ukuran umpan (feed size) hingga 200 mm untuk lini produksi agregat dan tambang skala menengah hingga besar. Klik di sini untuk mengunduh spesifikasi produk.
Klik di sini untuk mengunduh spesifikasi produk

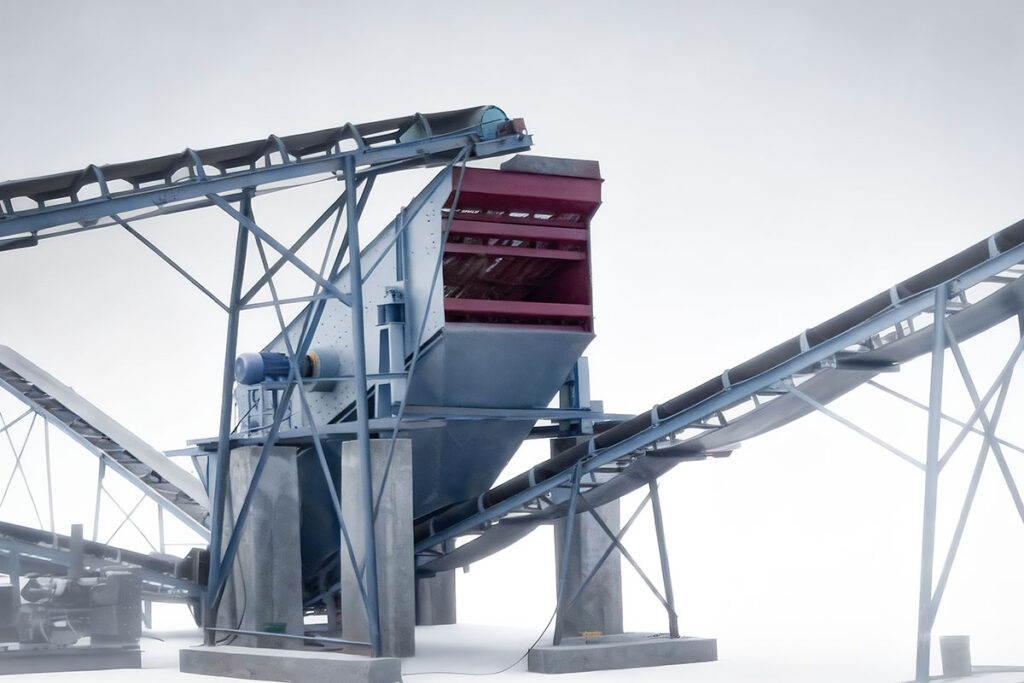

Aplikasi
Vibrating Screen Tambang
Mesin Saringan Getar Bulat (Vibrating Screen) ZME memiliki kemampuan penyaringan yang presisi dan kapasitas yang dapat disesuaikan, memastikan klasifikasi material yang akurat sekaligus menjaga kelancaran aliran material dalam sirkuit penghancuran. Hal ini memungkinkan pemisahan fraksi agregat secara efisien, sekaligus menyediakan kondisi umpan (feed) yang ideal bagi peralatan penghancur tahap selanjutnya maupun untuk pemrosesan produk akhir pada lini produksi Stone Crusher.
Secara umum, Vibrating Screen dapat digunakan untuk berbagai tahap klasifikasi, mulai dari penyaringan kasar hingga pemisahan produk jadi yang halus. Namun dalam praktik produksi, aplikasinya dibedakan berdasarkan skala dan intensitas operasional:
Seri YK (Incline Vibrating Screen Heavy Duty): Dirancang untuk kapasitas besar hingga 2000 m³/h, seri ini merupakan pilihan utama untuk proyek skala menengah hingga besar. Dengan konstruksi yang tangguh dan ketahanan terhadap benturan tinggi, Seri YK sangat ideal untuk menangani material keras seperti basalt, granit, dan bijih besi pada tahap penyaringan utama (main screening).
Seri YA (Incline Vibrating Screen): Mengutamakan stabilitas dan efisiensi biaya, seri ini lebih cocok untuk proyek menengah ke bawah atau aplikasi yang memerlukan klasifikasi standar. Seri YA sering diaplikasikan pada penyaringan batu kapur, kerikil river stone, dan material dengan tingkat kekerasan sedang lainnya.
Mesin Saringan Getar Seri YK dan YA ZME menggabungkan efisiensi tinggi dan durabilitas maksimal, memberikan solusi andal untuk Pengolahan Bijih dan produksi agregat. Melalui pengaturan sudut kemiringan standar 20° dan konfigurasi saringan hingga 4 lapis (deck), mesin ini dapat menghasilkan ukuran output yang stabil serta memenuhi spesifikasi butiran yang ketat untuk kebutuhan konstruksi jalan raya, rel kereta api, hingga beton pracetak.
Catatan: Material yang dapat diolah mencakup batu, batu kapur, kerikil, batu sungai, kuarsa, basal, bijih besi, granit, serpih, gipsum, serta berbagai jenis batuan dan mineral lainnya.
Fitur dan Performa Utama
ZME Vibrating Screen Seri YK & YA
ZME Seri YK dan YA adalah mesin saringan getar bulat (vibrating screen) dengan keandalan tinggi yang dirancang khusus untuk industri pertambangan dan kuari, dengan fokus utama pada kekuatan struktural, efisiensi tinggi, serta stabilitas operasional jangka panjang.
Mesin Incline Vibrating Screen ini mengadopsi desain struktur berkekuatan tinggi dengan teknologi sambungan tanpa las (atau minim pengelasan), yang secara signifikan meningkatkan integritas mesin serta mengurangi risiko retak lelah pada bodi. Dengan gaya eksitasi yang kuat dan lintasan gerak melingkar yang stabil, mesin ini memastikan pemisahan material yang efisien dan aliran material yang lancar tanpa penyumbatan.
Optimasi pada desain permukaan saringan dan konfigurasi multi-lapis (1–4 lapis) secara efektif memperluas area penyaringan produktif. Hal ini memungkinkan kapasitas pemrosesan yang lebih besar untuk berbagai jenis batu pecah, bijih mineral, serta agregat pasir dan kerikil dengan hasil ukuran produk yang lebih seragam.
Kapasitas Pengolahan: Hingga 2000 m³/h, sangat ideal untuk aplikasi penyaringan primer maupun sekunder yang menuntut produktivitas tinggi serta biaya perawatan yang ekonomis.
5 Perbedaan Utama
Vibrating Screen Tambang ZME
Dalam aplikasi tambang dan kuari, YK Incline Vibrating Screen lebih fokus pada eksitasi kuat serta penyaringan kasar beban berat dengan dampak tinggi, sementara YA Incline Vibrating Screen lebih cocok untuk lini produksi agregat dan pengolahan bijih kontinu yang membutuhkan stabilitas tinggi, kebisingan rendah, suhu operasional rendah, serta efisiensi perawatan yang lebih baik.
Mekanisme Eksitasi (Vibrator) Seri YK menggunakan blok eksentrik untuk gaya getar yang kuat, sementara Seri YA mengadopsi poros eksentrik dengan pelumasan oli encer untuk operasional yang lebih dingin dan stabil pada Incline Vibrating Screen.
Sistem Transmisi & Kopling Sebagai Vibrating Screen Heavy Duty, Seri YK mengandalkan tire coupling yang fleksibel, sedangkan Seri YA menggunakan kopling atau sabuk-V untuk melindungi motor saat beban kerja tinggi pada Mesin Screen Stone Crusher.
Peredam Getaran & Kebisingan Vibrating Screen Tambang Seri YA dilengkapi dengan pegas karet untuk mengurangi kebisingan dan beban dinamis, berbeda dengan Seri YK yang menggunakan pegas baja standar untuk kapasitas beban yang lebih agresif.
Kemudahan Perawatan (Downtime) Seri YA unggul dalam Pengolahan Bijih Ayakan karena modul vibratornya dapat diganti secara utuh dalam 1-2 jam, memberikan efisiensi perawatan yang lebih baik dibandingkan struktur standar.
Konstruksi & Durabilitas Bodi Kedua seri Incline Vibrating Screen ini menggunakan sambungan rivet tanpa las, namun Seri YA menekankan pada panel samping plat utuh (cold working) untuk kekuatan lelah yang maksimal.
FAQ
Tahapan penghancuran batu di lokasi penambangan biasanya dibagi menjadi berapa tahap, dan apa peralatan serta ukuran butir di setiap tahap?
Penghancuran batu umumnya dibagi menjadi tiga tahap:
1. Penghancuran Primer (Primary Crushing)
• Ukuran umpan: 800–1500 mm
• Ukuran produk: 150–300 mm
• Peralatan umum: Jaw Crusher, cocok untuk menangani batuan dan bijih yang sangat keras serta berukuran besar.
2. Penghancuran Sekunder (Secondary Crushing)
• Ukuran umpan: 150–300 mm
• Ukuran produk: 50–80 mm
• Peralatan umum: Cone Crusher, Impact Crusher.
3. Penghancuran Tersier (Tertiary Crushing)
• Ukuran umpan: 50–80 mm
• Ukuran produk: 5–12 mm
• Peralatan umum: Cone Crusher tipe fine, Vertical Shaft Impact Crusher (VSI).
Apa Crusher batu terbaik untuk pertambangan berat?
Crusher batu terbaik untuk pertambangan berat adalah mesin yang dirancang khusus untuk menangani material besar, keras, dan operasi berkelanjutan dalam kondisi ekstrim. Biasanya, Jaw Crusher digunakan sebagai crusher tahap pertama, karena mampu menghancurkan batuan dan bijih berukuran sangat besar menjadi material yang lebih kecil, sehingga memudahkan proses tahap selanjutnya. Selanjutnya, untuk tahap lanjutan, digunakan Cone Crusher atau Impact Crusher, yang dapat memecahkan material menjadi ukuran lebih seragam dan sesuai spesifikasi proyek. Crusher yang kuat, andal, dan mudah dirawat tidak hanya memaksimalkan produktivitas, tetapi juga mengurangi waktu henti, meningkatkan keselamatan pekerja, dan menurunkan biaya perawatan jangka panjang. Selain itu, dalam pertambangan berat, pemilihan crusher juga mempertimbangkan efisiensi energi, kapasitas harian, ukuran produk akhir, dan sifat abrasif material.
Bagaimana cara memilih crusher yang tepat untuk sebuah quarry (tambang batu)?
Pemilihan crusher yang tepat bergantung pada karakteristik material, ukuran umpan, kapasitas yang dibutuhkan, serta tujuan akhir dari material yang dihancurkan. Untuk quarry skala besar, biasanya digunakan kombinasi beberapa jenis crusher dalam sistem multi-tahap, misalnya Jaw Crusher untuk tahap primer, diikuti oleh Cone Crusher atau Impact Crusher untuk tahap sekunder dan tersier, agar material dapat mencapai ukuran yang diinginkan dan bentuk yang lebih seragam. Selain itu, faktor-faktor seperti ketersediaan suku cadang, kemudahan perawatan, efisiensi energi, dan biaya operasional juga sangat penting. Crusher harus mampu menangani batuan dengan kekerasan tinggi, abrasifitas sedang sampai tinggi, dan kapasitas produksi yang konsisten, agar quarry dapat beroperasi secara efisien tanpa gangguan.
Apa perbedaan antara Jaw Crusher, Cone Crusher, dan Impact Crusher?
• Jaw Crusher menggunakan prinsip tekanan (compression) untuk menghancurkan batu besar dan keras, biasanya digunakan sebagai crusher tahap pertama. Jaw Crusher ideal untuk batu yang sangat keras, besar, dan memiliki sifat abrasif rendah hingga sedang. • Cone Crusher memanfaatkan tekanan + gerakan rotasi eksentrik, sehingga batuan mengalami tekanan dan patahan untuk menghasilkan ukuran produk yang lebih seragam, sering digunakan di tahap kedua atau ketiga. Cone Crusher cocok untuk material keras hingga sedang dan dapat menghasilkan produk dengan bentuk kubik yang baik. • Impact Crusher menggunakan tumbukan dan gesekan untuk menghancurkan batuan yang relatif lunak atau rapuh. Impact Crusher sering digunakan untuk memproduksi batu pecah halus, pasir buatan (manufactured sand), dan agregat kubik dengan bentuk lebih rata. Impact Crusher dapat mengurangi kebutuhan penggilingan tambahan dan memperbaiki bentuk butiran akhir.
Ringkasan Perbedaan Utama:
• Jaw Crusher: terbaik untuk batu besar & keras, tahap pertama, produk lebih kasar.
• Cone Crusher: tahap kedua/ketiga, batu keras/sedang, produk seragam & kubik.
• Impact Crusher: batu lunak/rapuh, tahap kedua/ketiga atau pembuatan pasir, bentuk butiran lebih rata, hemat penggilingan tambahan.
Praktik pemeliharaan apa yang penting untuk crusher?
Pemeliharaan yang tepat sangat penting agar crusher tetap bekerja optimal dan umur mesin panjang. Praktik penting meliputi:
1. Pemeriksaan rutin komponen aus, seperti jaw plate, mantle, liner, dan rotor, untuk memastikan tidak ada keausan berlebihan.
2. Pelumasan teratur pada semua bagian bergerak agar gesekan rendah dan mengurangi keausan.
3. Pembersihan rongga mesin dan area kerja, untuk mencegah material menumpuk yang dapat merusak mesin atau menyebabkan macet.
4. Penggantian suku cadang aus tepat waktu, agar crusher tetap bekerja dengan efisiensi tinggi dan mengurangi downtime.
5. Pengecekan sistem hidrolik dan listrik (jika ada) secara berkala untuk menjaga keamanan dan kelancaran operasi.
Selain itu, dokumentasi dan pencatatan setiap kegiatan pemeliharaan membantu operator menganalisis performa mesin dan merencanakan perawatan preventif dengan lebih efektif.
Bagaimana cara mengoperasikan Jaw Crusher dengan aman?
Operasi Jaw Crusher harus dilakukan dengan memperhatikan keamanan dan prosedur teknis:
1. Periksa kondisi mesin sebelum start, pastikan tidak ada material asing, sambungan aman, pelumas cukup, dan sistem hidrolik berjalan normal.
2. Jangan melebihi kapasitas umpan maksimum, karena dapat menyebabkan kerusakan pada jaw plate dan motor penggerak.
3. Gunakan pelindung dan jaga jarak aman dari rongga masuk dan area kerja crusher saat mesin beroperasi.
4. Ikuti prosedur start/stop yang benar dan jangan memaksa mesin bekerja pada kondisi abnormal.
5. Pelatihan operator wajib dilakukan agar semua staf memahami risiko dan langkah pengendalian saat terjadi masalah.
Dengan prosedur ini, crusher dapat bekerja secara efisien, risiko kecelakaan berkurang, dan umur komponen lebih panjang.
